KAM-3020
產品特色：
| 型號 | KAM-3020 |
|---|---|
| 行程 ( X 、Y 、Z) | 300 x 200 x 200 mm |
| 載物台尺寸(mm) | 505x 355 |
| 承載重量 | 25 kg |
| 最大移動速度：X.Y.Z軸 | 120 mm/sec |
| 長x寛x高(mm) | 1075 x 850 x 1900 |
| 淨重 | 440 kg |
MAX-PLUS Series (Small Travel Size)
產品特色：
- 採用高精密花崗岩基座，具有高強度、耐腐蝕、穩定性
- X、Y 軸採用線性滑軌，Z 軸採用日本原裝 NB 交叉式導軌+滾珠螺桿
- X、Y、Z 軸均採用伺服馬達控制
- 高解析彩色 CCD 晶片，具高分辨率、高感度及高清晰度
- 放大倍率 0.7X~4.5X (17.5X~112.5X) 無段變焦式同軸光鏡頭
- 可選配接物鏡 0.5X、2X、5X、10X
- 底光與 24 通道多區段表面光源，超亮輪廓與同軸光源
- 電源 1~, AC200V ~230V，50/60 Hz
- 採用 ARCS 精密光學尺，分辨率為 0.5 μm (可選購 0.1μm)
- 線性精度 X、Y 軸 (2+L/200) μm
- 重覆精度 0.002 mm
- 搭配 SI-901 專業 2.5D 影像量測軟體，介面友好易學易用
- 具有超強座標位置偏移的自動搜尋功能
- 可視化編程，可根據導入的DXF文件進行編程，適用批量檢測
- 圖文並茂的 SPC 報表輸出功能，可輕鬆輸出檢測結果
- 軟體選配
- SI-901A 含有 Excellon 格式
- SI-901B 含有探針量測功能
- SI-901C 含有漲縮分類功能
- SI-901D 含有拍照功能
- SI-901G 含有雷射測距功能
| 型號 | ΜΑΧ-3020 | ΜΑΧ-4530 |
|---|---|---|
| 行程 ( X 、Y ) | 300x200mm | 450x300mm |
| 行程 ( Z) | 200 mm | 200 mm |
| 載物台尺寸(mm) | 505 x 355 | 705 x 505 |
| 承載重量 | 25 kg | 25 kg |
| 最大移動速度 | 120 mm/sec. | 120 mm/sec |
| 長x寛x高(mm) | 1075 x 850 x 1900 | 1185 x 1275 x 1900 |
| 淨重 | 440 kg | 642 kg |
MAX-PLUS Series (Big Travel Size)
產品特色：
- 採用高精密花崗岩基座，具有高強度、耐腐蝕、穩定性
- X、Y 軸採用線性滑軌，Z 軸採用日本原裝 NB 交叉式導軌+滾珠螺桿
- X、Y、Z 軸採用伺服馬達控制
- 高解析彩色 CCD 晶片，具高分辨率、高感度及高清晰度
- 放大倍率 0.7X~4.5X (17.5X~112.5X) 無段變焦式同軸光鏡頭
- 可選配接物鏡 0.5X、2X、5X、10X
- 底光與 24 通道多區段表面光源，超亮輪廓與同軸光源
- 電源 1~, AC200V ~230V，50/60 Hz
- 採用 ARCS 精密光學尺，分辨率為 0.5 μm
- 線性精度 X、Y 軸 (3.5+L/100) μm ( MAX-6272)
- 線性精度 X、Y 軸 (5+L/100 ) μm (MAX-90120、MAX-120150)
- 重覆精度 0.003 mm
- 搭配 SI-901 專業 2.5D 影像量測軟體，介面友好易學易用
- 具有超強座標位置偏移的自動搜尋功能
- 可視化編程，可根據導入的DXF文件進行編程，適用批量檢測
- 圖文並茂的 SPC 報表輸出功能，可輕鬆輸出檢測結果
| 型號 | ΜΑΧ-6272 | ΜΑΧ-90120 | ΜΑΧ-120150 |
|---|---|---|---|
| 行程 ( X 、Y ) | 620x720mm | 200x1200mm | 1200x1500mm |
| 行程 ( Z) | 200 mm | 200 mm | 200 mm |
| 載物台尺寸(mm) | 840 x 1180 | 1150 x 1730 | 1450 x 2000 |
| 承載重量 | 25 kg | 25 kg | 25 kg |
| 最大移動速度 | 180 mm/sec. | 180 mm/sec. | 180 mm/sec. |
| 長x寛x高(mm) | 1780 x 1500 x 1700 | 2280 x 1800 x 1780 | 2570 x 1800 x 1780 |
| 淨重 | 1200 kg | 2300 kg | 3400 kg |
MAX-OM Series (Small Travel Size)
產品特色：
- 採用高精密花崗岩基座，具有高強度、穩定性及耐腐蝕
- 特殊鑄鋁工作台，後製烤漆處理，精度高、穩定性好
- 立柱採用全新 C 型花崗岩架構設計，降低阿貝誤差，大幅提高量測精度
- 全自動鼻輪控制，軟體全程控制可自動變倍對焦
- 標準 Nikon 金相砲塔組，另有 Olympus 金相砲塔組可供選購
- 高解析彩色 CCD 晶片，具高分辨率、高感度及高清晰度
- 接物鏡頭組可依照不同需求搭配明、暗視野或長、短工作距離鏡組
- 接物鏡頭組倍率 5X, 10X, 20X (2X, 50X 為選購品)
- 採用 ARCS 精密光學尺，解析度為 0.5 μm
- 線性精度 X、Y 軸 (3+L/200) μm
- 重覆精度 0.003 mm
- 底光與全頻譜同軸光
- 電源 1~, AC200V ~ 230V，50/60 Hz
- 搭配 SI-901 專業 2.5D 影像量測軟體，介面友好易學易操作
- 全系列均搭配工作桌 ( 長 x 寬 x 高 ) 1577 x 1378 x 700 (mm)
- 長工作距離物鏡可預防工件碰撞
- 2X 物鏡工作距離 34.6 mm (選購)
- 5X 物鏡工作距離 45 mm
- 10X 物鏡工作距離 34 mm
- 20X 物鏡工作距離 30.8 mm
- 50X 物鏡工作距離 13 mm (選購)
- 另有大量測行程機台規格，詳情請洽詢業務單位
- 另有搭配 Olympus 金相砲塔組系列產品
| 型號 | ΜΑΧ-4530 (OM) |
|---|---|
| 行程 ( X 、Y 、Z) | 300x 200x 200 mm |
| 載物台尺寸(mm) | 705 x 505 |
| 承載重量 | 25 kg |
| 最大移動速度：X.Y.Z軸 | 120 mm/sec |
| 長x寛x高(mm) | 1185 x 1275 x 1900 |
| 淨重 | 670 kg |

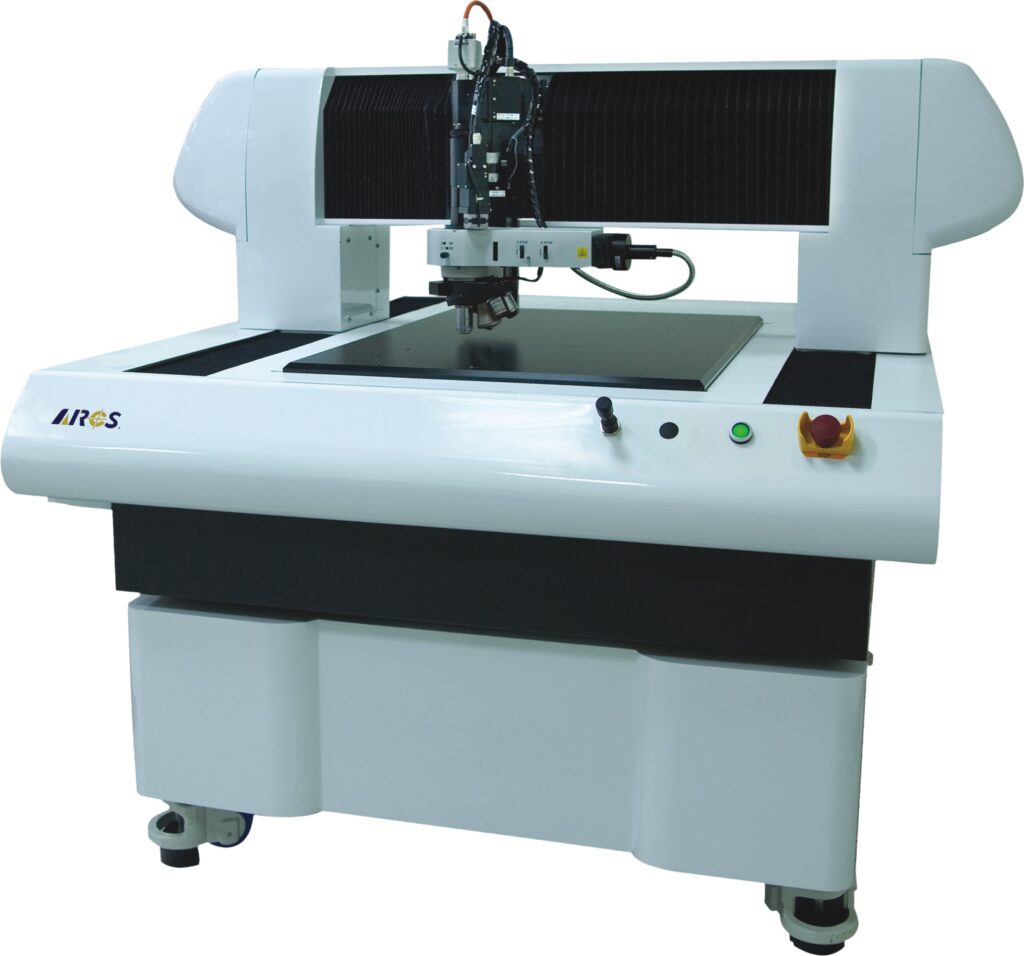

MAX-OM Series (Big Travel Size)
產品特色：
| 型號 | ΜΑΧ-6272AF |
|---|---|
| 行程 ( X 、Y 、Z) | 720 x 720 x 200 mm |
| 載物台尺寸(mm) | 840 x 1180 |
| 承載重量 | 25 kg |
| 最大移動速度：X.Y.Z軸 | 180 mm/sec |
| 長x寛x高(mm) | 1780 x 1500 x 1700 |
| 淨重 | 1550 kg |
GAM-6120
產品特色：
| 型號 | GAM-6120 |
|---|---|
| 行程 ( X 、Y 、Z) | 1600 x 2000 x 80 mm |
| 載物台尺寸(mm) | 2330 x 2518 |
| 承載重量 | 50kg |
| 最大移動速度：X.Y軸 | 200mm / sec |
| 最大移動速度：Z軸 | 100mm / sec |
| 長x寛x高(mm) | 2960 x 2980 x 2160 |
| 淨重 | 7000 kg |
越南永聯國際是台灣ARCS影像測量系統的越南代理，有需要的客戶歡迎參考選購
越南熱線 Hotline：0963-279153 (Tiếng Việt) , 0977-837630 (中文)
